VMF反应器
上下往复运动式培养搅拌装置
根据要求规格开发专用设备·定制化设计·支持一次性使用
VMF反应器是一款同时具备出色的混合性能和稳定搅拌性能的上下往复运动式培养搅拌装置。与一般的旋转式不同，可以对剪力进行精密控制。同时还实现了无需复杂的旋转轴密封结构的“完全密闭结构”。无异物和漏出的风险，无菌、无尘性能高。
通过“S-BOX×10αII”控制器，可以轻松地实现包括PI控制在内的各种参数的修改。通过定制化设计最多可实现8连机。
通过“S-BOX×10αII”控制器，可以轻松地实现包括PI控制在内的各种参数的修改。通过定制化设计最多可实现8连机。

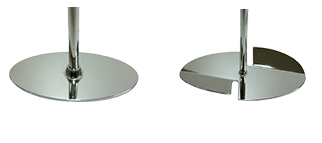

上下往复运动专用搅拌叶
VM100
VM200
在抑制剪切作用的同时具备良好的混合作用，
创造适合培养的最佳环境。
■剪应力的比较
■培养案例
CHO细胞培养比较
VMF反应器在培养罐内为细胞提供了最佳的物理环境，与旋转式生物反应器相比，VMF反应器为细胞培养创造了更好的罐内环境，并保持了比MRF反应器更高的活细胞率。抗剪切损伤能力较强的细胞会减弱这种优势，但是在依赖剪切损伤的细胞培养中将发挥优异的性能。因此，这会增加产品的产量。

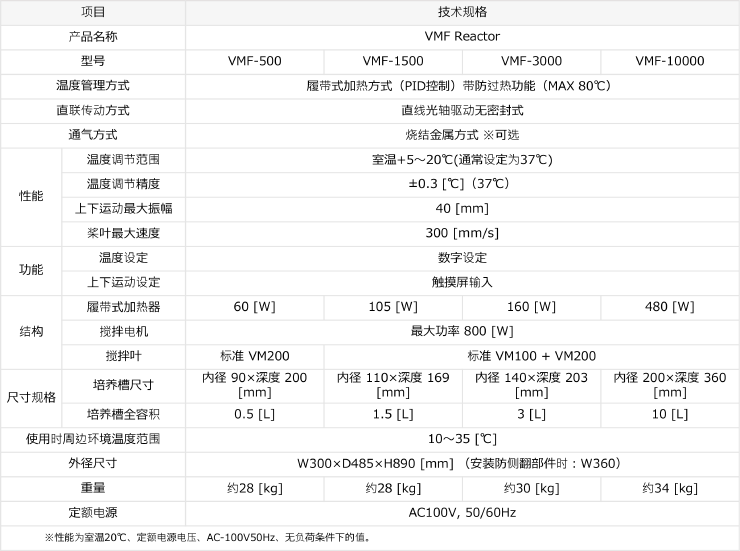

| 项目 | 规格 | ||||
|---|---|---|---|---|---|
| 产品名称 | VMF Reactor | ||||
| 型号 | VMF-05 | VMF-1 | VMF-3 | VMF-10 | |
| 温度管理方法 | 带式加热器方式（PID控制）*带有防过热功能（MAX 80[℃]） | ||||
| 直线传动方式 | 直线轴驱动非密封式 | ||||
| 通气方式 | 液态表面气体吸收（选购件：烧结金属方式） | ||||
| 性能※1 | 温度调节范围 | 室温＋5～20 [℃]（通常设定37[℃]） | |||
| 温度调节精度 | ±0.3 [℃]（37 [℃]） | ||||
| 最大上下动作振幅 | 40 [mm] | ||||
| 最大翼速度 | 300 [mm/s] | ||||
| 功能 | 温度設定 | 触摸屏输入、记录输出 DC1～5 [V] | |||
| 上下動設定 | 触摸屏输入、记录输出 DC0～5 [V] | ||||
| 构成 | 带式加热器输出 | 60 [W] | 105 [W] | 160 [W] | 480 [W] |
| 搅拌马达输出 | 最大输出 800 [W] | ||||
| 搅拌桨叶 | VM200 | VM100＋VM200※2 | |||
| 培养槽 | 尺寸 | 内径 90×深度 200 [mm] | 内径 110×深度 169 [mm] | 内径 140×深度 203 [mm] | 内径 200×深度 360 [mm] |
| 装入量 | 0.3 [L] | 1.2 [L] | 2.4 [L] | 7 [L] | |
| 使用环境温度范围 | 10～35 [℃] | ||||
| 外观尺寸 | W360×D485×H905 [mm] | ||||
| 重量 | 约28 [kg] | 约28 [kg] | 约30 [kg] | 约34 [kg] | |
| 电源 | AC100 [V]、50／60 [Hz] | ||||
| ※1 性能是室温20[℃]、电压 AC 100[V]、50[Hz]、空载时的值。 | |||||
| ※２ 根据菌种的不同，VM200 可能是唯一的混合叶轮。 | |||||

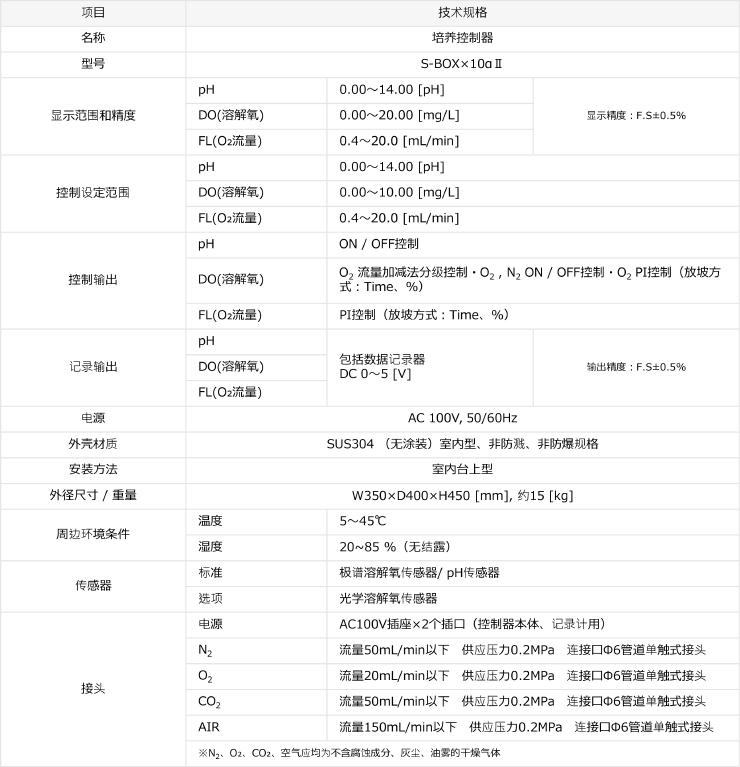

| 项目 | 规格 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 名称 | 培养控制器 | |||||||||||
| 型号 | S-BOX×10αII | |||||||||||
| 控制 | pH、DO（溶解氧）、FL（O₂流量）、滚子泵 ON／OFF | |||||||||||
| 显示范围、精度 | pH（氢离子浓度） | 0.00～14.00 [-] | 显示精度： ±0.5 [％] F.S. | |||||||||
| DO（溶解氧） | 0.00～20.00 [mg/L] | |||||||||||
| FL（O2流量） | 0.00～20.00 [mL/min] | |||||||||||
| 控制设定范围 | pH（氢离子浓度） | 0.00～14.00 [-] | ||||||||||
| DO（溶解氧） | 0.00～10.00 [mg/L] | |||||||||||
| FL（O2流量） | 0.00～20.00 [mL/min] | |||||||||||
| 控制方式 | pH（氢离子浓度） | ON／OFF控制 | ||||||||||
| DO（溶解氧） | O2加减法步骤控制 | |||||||||||
| O2及N2ON/OFF控制 | ||||||||||||
| O2PI控制（坡度设定方式：TIME、%） | ||||||||||||
| FL（O2流量） | PI控制（坡度设定方式：TIME、%） | |||||||||||
| 记录输出 | pH（氢离子浓度） | 带有数据记录器 DC0～5 [V] （选购件可输出负载率） |
输出精度： ±0.5 [％] F.S. | |||||||||
| DO（溶解氧） | ||||||||||||
| FL（O2流量） | ||||||||||||
| 搅拌频率 | ||||||||||||
| 温度 | DC 1～5 [V] | |||||||||||
| 外壳材质 | SUS304（无涂装）、非防滴 | |||||||||||
| 安装方式 | 室内台式 | |||||||||||
| 外观尺寸、重量 | W350×D400×H530 [mm] ・ 约15 [kg] | |||||||||||
| 周围环境条件 | 温度 | 5～45 [℃] | 湿度 | 20～85 [％]RH（应无结露） | ||||||||
| 传感器 | 梅特勒-托利多（Mettler-Toledo）公司制造 极谱式DO传感器/pH传感器 | |||||||||||
| （选购件：Automatic System Research公司制造 光学式DO传感器） | ||||||||||||
| 公共资源 | 电源 | AC100 [V]、50／60 Hz、插座×2个插口（控制器主体、记录仪用） | ||||||||||
| N2 | 流量 50 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头 | |||||||||||
| O2 | 流量 20 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头 | |||||||||||
| CO2 | 流量 50 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头 | |||||||||||
| AIR | 流量150 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头 | |||||||||||
| *N2、O2、CO2、AIR均应为不含腐蚀成分、灰尘、油雾的干燥气体 | ||||||||||||
