培养设备
一次性生物反应器
VMF-50L/200L SUB
根据要求规格开发专用设备·定制化设计·支持一次性使用
VMF-50L/200L SUB是一款用于商业生产的一次性生物反应器。拥有50～200L（准备开发最大1000L）的产品阵容，0.5L～10L为台式，50L及以上为立式。其也是标准VMF反应器系列的最大型号，是一台商业生产用机器，从0.5L起实现了全面扩展，这在其他反应器中是前所未有的。标配控制装置“S-BOX×200”，除了DO、pH值、温度、袋内压力等一系列的控制外，还具备4联嵌入式泵、内置专用数字数据记录器、佐竹数据记录器软件“培养装置数据收集系统”等。此外，还支持计算机化系统验证，提供设计时资格验证、安装时资格验证、运行时资格验证所需的文档。我们还为不熟悉编制客户需求规格的客户提供支持。作为通过无菌认证的日本国产一次性反应袋，我们承诺提供小批量、及时供应。我们将满足您在商业生产中的各种要求，敬请咨询。
一次性反应袋
传感器
CFD仿真分析结果
模型
流速分布
湍流能量
剪应力
考虑扩大生产规模并利用数值流体计算

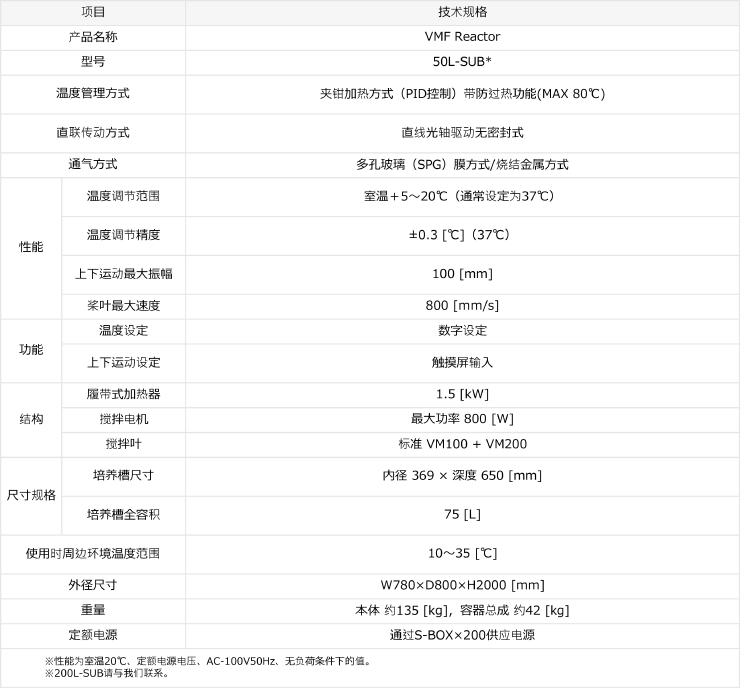

| 项目 | 规格 | ||||
|---|---|---|---|---|---|
| 产品名称 | VMF Reactor | ||||
| 型号 | VMF-50L SUB※1 | ||||
| 温度管理方法 | 橡胶加热器方式（PID控制）*带有防过热功能 | ||||
| 直线传动方式 | 直线轴驱动非密封式 | ||||
| 通气方式 | Shirasu多孔玻璃（SPG）膜方式 / 烧结金属方式 （选择式) | ||||
| 性能※2 | 温度调节范围 | 室温＋5～20 [℃]（通常37 [℃]設定） | |||
| 温度调节精度 | ±0.3 [℃]（37 [℃]） | ||||
| 最大上下动作振幅 | 100 [mm] | ||||
| 最大翼速度 | 800 [mm/s] | ||||
| 功能 | 温度設定 | S-BOX×200 触摸屏输入 | |||
| 上下動設定 | S-BOX×200 触摸屏输入 | ||||
| 构成 | 带式加热器输出 | 1.5 [kW] | |||
| 搅拌马达输出 | 最大输出 800 [W] | ||||
| 搅拌桨叶 | VM100+VM200 | ||||
| 培养槽 | 尺寸 | 内径 369×深度 650 [mm] | |||
| 装入量 | 40～45 [L] | ||||
| 使用环境温度范围 | 10～35 [℃] | ||||
| 外观尺寸 | W780×D800×H2000 [mm] | ||||
| 重量 | 约135 [kg] | ||||
| 电源 | 通过S-BOX×200供给电源 | ||||
| ※１ VMF-200L SUB请另行咨询。 | |||||
| ※２ 性能是室温20[℃]、电压 AC 200[V]、50[Hz]、空载时的值。 | |||||

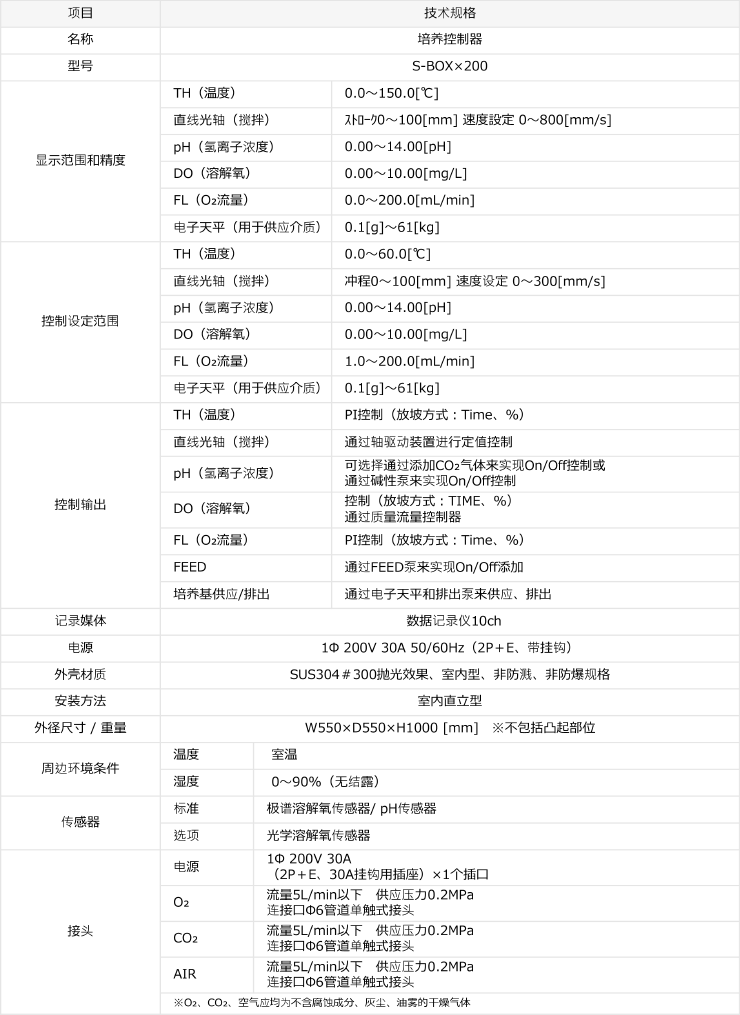

| 项目 | 规格 | |||
|---|---|---|---|---|
| 名称 | 培养控制器 | |||
| 型号 | S-BOX ×200 | |||
| 控制 | pH、 DO（溶存酸素）、 FL（O₂流量）、TH（温度）、 轴行程・速度、 滚子泵 ON／OFF |
|||
| 显示范围、精度 | TH（温度） | 0.0～150.0 [℃] | DO（溶解氧） | 0.0～100.0 [％] |
| 直线轴（搅拌） | 行程0～100 [mm] 、速度设定 0～800 [mm/s] | FL（O₂流量） | 0.00～5.00 [L/min] | |
| pH（氢离子浓度) | 0.00～14.00 [-] | 电子天秤（培养基供给用） | 0.1 [g]～21 [kg] | |
| 控制设定范围 | TH（温度） | 0.0～60.0 [℃] | DO（溶解氧） | 0.0～100.0 [％] |
| 直线轴（搅拌） | 行程0～100 [mm] 、速度设定 0～800 [mm/s] | FL（O₂流量） | 0.50～5.00 [L/min] | |
| pH（氢离子浓度) | 0.00～14.00 [-] | 电子天秤（培养基供给用） | 0.1 [g]～21 [kg] | |
| 控制方式 | TH（温度） | PI控制（坡度设定方式：Time、%） | ||
| 直线轴（搅拌） | 利用轴驱动器的恒定值控制 | |||
| pH（氢离子浓度) | 利用CO₂气体添加的ON/OFF控制以及利用碱泵的ON/OFF控制 选择式 | |||
| DO（溶解氧） | PI控制（坡度设定方式：Time、%） 利用质量流量控制器 | |||
| FL（O₂流量） | PI制御（坡度设定方式：Time、%） | |||
| FEED | 利用FEED泵的ON/OFF控制 | |||
| 培养基供给/排出 | 利用电子天秤及培养基供给、排出泵进行供给、排出 | |||
| 记录输出 | pH(氢离子浓度)、DO(溶解氧)、FL(O2流量)、温度、搅拌频率 （选购件可输出负载率） 数据记录器 10ch | |||
| 外壳材质 | SUS304（无涂装） ＃300抛光加工、非防滴 | |||
| 安装方式 | 室内台式 | |||
| 外观尺寸、重量 | W550×D550×H1000 [mm] （不含凸起部） ・ 约90 [kg] | |||
| 周围环境条件 | 温度 | 5～45 [℃] | 湿度 | 20～85 [％]RH（应无结露） |
| 传感器 | 梅特勒-托利多（Mettler-Toledo）公司制造 极谱式DO传感器/pH传感器 | |||
| （选购件：Automatic System Research公司制造 光学式DO传感器） | ||||
| 公共资源 | 电源 | 1[Φ] 、200[V]、 30[A]（2P＋E、30A挂钩插头用插板）×1个插口 | ||
| O2 | 流量 5 L/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头 | |||
| CO2 | 流量 5 L/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头 | |||
| AIR | 流量 5 L/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头 | |||
| *O2、CO2、AIR均应为不含腐蚀成分、灰尘、油雾的干燥气体 | ||||
SingleUse System Up
一次性瓶／一次性袋
对于生物药品、再生医疗等，从提高生产率和防止污染的角度出发，宜于一次性使用。本公司提供适用于各种场景的一次性产品，总容量范围为0.5 L～200 L（计划开发最大1000 L）。从实验室到实际生产都实现了可扩展的培养。
＊ 0.5 L 一次性瓶是一种支持“VMF Reactor VMF-05 以及 HiD”的产品。
＊ 3Ｌ一次性瓶是一种支持“VMF Reactor VMF-3”以及 2～8 联选购件装置的产品。
＊ 一次性袋是一种支持“VMF Reactor VMF-10以及VMF Reactor VMF-50L / 200L SUB”的产品。
桨叶、反应瓶、反应袋的材质
均采用符合USP Class VI（美国药典6级标准）的原材料。均为和日本的材料制造商共同开发的产品。均为日本产，可以保证长期稳定供应。
关于应用程序开发和定制的建议
一次性袋产品系列的最大容量为200升，但根据应用，我们还可以支持500至1000升的袋。
如果您需要与设备匹配的定制产品，请与我们联系。
已杀菌标准反应瓶/反应袋
拥有容量从0.5 L到200L的反应瓶/反应袋。反应瓶已进行EOG杀菌，反应袋已进行γ杀菌，到货后即可使用。每个批次均带有证明书。
我们对使用的材料进行了各种标准测试，以确保它们的适用性，确保您能安心地立即投入使用。

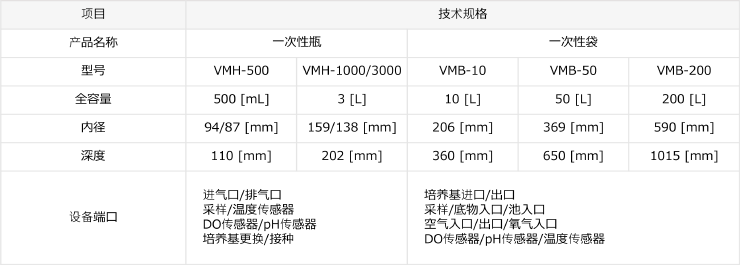

| 项目 | 规格 | |||||||
|---|---|---|---|---|---|---|---|---|
| 名称 | 一次性瓶 | 一次性袋（3D） | 一次性袋（2D) | |||||
| 型式 | VMH-500 | VMH-1000／3000 | VMB-10 | VMB-50 | VMB-200 | SCB-10 | SCB-50 | |
| 装入量 | 0.25～0.3 [L] | 0.8～1.2/1.8～2.5 [L] | 8～9 [L] | 40～45 [L] | 160～180 [L] | 10 [L] | 50 [L] | |
|
内径94(87) [mm] | 内径159(138) [mm] | 内径206 [mm] | 内径369 [mm] | 内径590 [mm] | 560×330 [mm] | 740×705 [mm] | |
| 深度110 [mm] | 深度202 [mm] | 深度360 [mm] | 深度650 [mm] | 深度1015 [mm] | （袋外部尺寸） | （袋外部尺寸） | ||
| 配备端口※1 | 吸气、排气、采样、温度传感器、DO传感器、pH传感器、培养基更换、接种口 | 培养基IN、培养基OUT、采样、基质IN、细胞IN、Air IN、 Air OUT、 O2IN、温度传感器、DO传感器、pH传感器 | 通气IN、通气OUT、回收、采样、细胞导入、培养基填充、备用※2 | |||||
| ※1 袋子配备的端口可以通过咨询定制。 | ||||||||
| ※2 仅SCB-50带有备用端口 | ||||||||

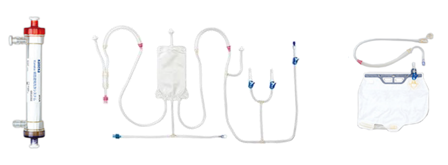

多用途包
可用于各种用途，例如更换连续培养基时的供给、排出以及试剂等。另外，还支持定制，因此请随时与我们联系。已采用γ射线灭菌处理，可用于药品。
带一次性传感器的瓶/袋
瓶/袋上预装有细胞培养领域著名厂商梅特勒-托利多（Mettler-Toledo）公司制造的一次性传感器（DO，pH）。可以在不进行高压灭菌的情况下使用，因此可以缩短准备时间。另外，这也是防止污染的理想选择。
