佐竹生物反应器上可连接的连续培养和灌注系统CSSⅡ
根据要求规格开发专用设备·定制化设计·支持一次性使用
培养罐内的培养基交换使用控制装置（CSSⅡ）上安装的电子天平和送液泵，按照设置的时间和重量同时进行培养基的供给和排放。送液泵根据设置时间、泵流量值（选择要使用的管径）及电子天平的当前重量值自动计算出送液泵的最佳转速，并运行至指定时间。此外，在控制过程中，每0.1秒监测一次天平的重量，泵的转速自动变化。当达到指定时间时，控制将自动停止。标准泵采用Watson-Marlow株式会社的“120U/DV模拟控制变量泵”（通常用于制药车间及培养实验室），电子天平标准采用A&D株式会社的“GX3002A”。
介绍示例系统
连续培养和灌注系统CSSⅡ的设备流程及系统流程如图所示。如图所示，通过连接供给/排放泵、电子天平，可以“自动”进行培养基更换。
并且，一台CSSⅡ最多可以进行2个培养罐的培养基更换。
■系统流程
※系统流程图的供给和排出最多可控制2个系统。
此外，为了满足客户的需求，我们将提供满足客户需求的泵系统和灌注系统。我们也可以提供面向实际生产的专用设计，包括天平及1台泵的配置、以及液面控制等设计，前述液面控制可在灌注的同时控制液位以防止培养和生产时的附着，欢迎咨询。

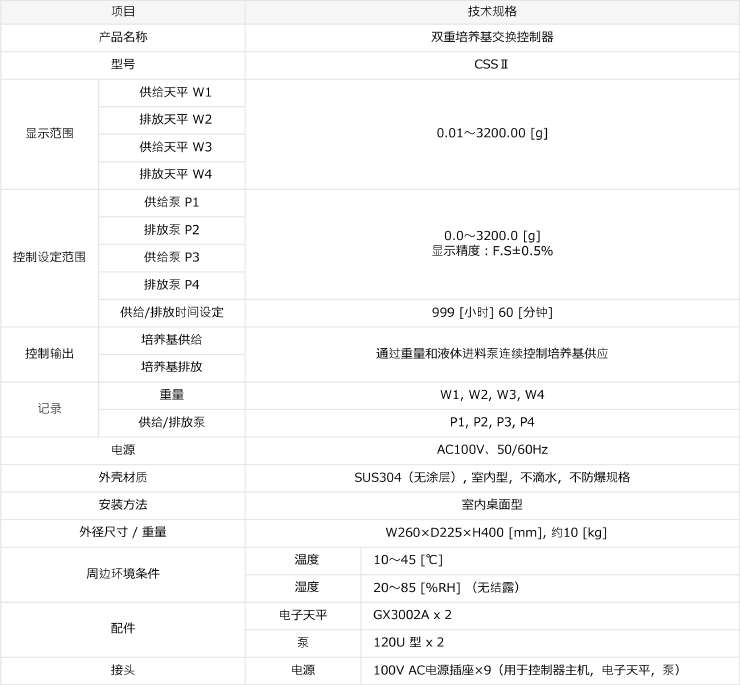

| 项目 | 规格 | ||||
|---|---|---|---|---|---|
| 名称 | 2联培养基更换控制器 | ||||
| 型号 | CSSⅡ | ||||
| 显示范围 | 供给天秤重量W1 | 0.01～3200.00 [g] | |||
| 排出天秤重量 W2 | |||||
| 供給天秤重量 W3 | |||||
| 排出天秤重量 W4 | *可定制符合您要求的规格 | ||||
| 控制设定范围 | 供给泵 P1供給量 | 0.0～3200.0 [g] 显示精度：±0.5 [％] F.S |
|||
| 排出泵 P2排出量 | |||||
| 供给泵 P3供給量 | |||||
| 排出泵P4排出量 | *可定制符合您要求的规格 | ||||
| 培养基供给/排出时间设定 | 1[分]～9999 [时]99[分] | ||||
| 方式 控制 |
培养基供给 | 利用重量及给液泵的连续培养基更换控制 | |||
| 培养基排出 | |||||
| 记录 | 重量 | W1、W2、W3、W4 | |||
| 给液泵转速 | P1、P2、P3、P4 | ||||
| 外壳材质 | SUS304（无涂装）、非防滴 | ||||
| 安装方式 | 室内台式 | ||||
| 外观尺寸、重量 | W260×D400×H225 [mm] ・ 约10 [kg] | ||||
| 周围环境条件 | 温度 | 5～45 [℃] | 湿度 | 20～85 [％]RH（应无结露） | |
| 标准规格：电子天秤/泵 | 电子天秤：A&D公司制造 GX3002A × 2台 （选购件可支持GX-22001M） | ||||
| 泵：Watson-Marlow公司制造 120U型 × 2台 | |||||
| 公共资源 | 电源 | AC100 [V]、50／60 Hz 插座×9 (控制器主体、电子天秤×4台、给液泵×4台) |
|||
与Satake灌注系统结合使用
低温培养箱 SLI-4090
培养基温度为3～10℃，支持要求规格
在使用灌注系统TCS和CSSII时，本培养箱可以将培养基温度保持在恒定低温。
产品阵容不仅限于实验室用，还有用于细胞培养调控设施（CPC）的两款。
具有显示培养基预估温度的功能，并且可以比其他培养箱更精确地控制温度。
培养基存储容器最多可收纳10L多用途袋。
※培养基存储瓶最多可收纳2L。
- ・可以在3～10℃±1.0℃的范围内任意调节培养基温度（环境温度为19℃）
- ・带有除霜功能（约8小时1次）
- ・带有结露水自动蒸发功能
- ・CPC用带有低压损HEPA过滤器
- ・CPC用带有培养基预估温度模拟输出
- ・带有培养基供给用管架
| 项目 | 规格 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 名称 | 低温培养箱 | |||||||||||
| 型号 | SLI-4090-C | |||||||||||
| 环境特性 | 使用环境温度 | +18～22[℃] ※1 | ||||||||||
| 使用电源 | AC100[V] 50/60[Hz] ※2 | |||||||||||
| 额定电流 | 5[A] | |||||||||||
| 安装尺寸 | 主体周边应确保10[cm]以上的空间 | |||||||||||
| 温度控制 | 库内温度 | 设定范围 | +3.0～10.0[℃] ※3 | |||||||||
| 调节精度 | ±2.5[℃](庫内中央) ※4 | |||||||||||
| 温度显示 | 数字显示(①库内温度显示、②烧瓶内液推测温度显示) ※3,5 | |||||||||||
| 温度修正 | 单点修正 | |||||||||||
| 冷却方式 | 利用冷冻机(氟利昂气体R-134a 填充量170[g]) | |||||||||||
| 搅拌方式 | 利用库内风扇马达的强制搅拌方式 | |||||||||||
| 安全器 | 漏电/过电流断路器、保险丝、防结冰恒温器 ※6 | |||||||||||
| 其它功能 | ・除霜功能(约8小时1次、约15分钟强制停止冷冻机) | |||||||||||
| ・结露水自动蒸发功能 | ||||||||||||
| ・软管支架(外形支持φ6/设置于库内入口右下部) | ||||||||||||
| ・装置左侧面有φ36库内连通孔 | ||||||||||||
| 库内尺寸 | W505×H461×D386[mm] | |||||||||||
| 外观尺寸 | W600×H643×D696 [mm] | |||||||||||
| 主体重量 | 约90[kg] | |||||||||||
| 标准附件 | 电源软线×1根/保险丝×1(插座孔内)/橡胶塞×1个 | |||||||||||
|
※1：主体应无结露。另外，如环境温度超出上述范围，则可能无法满足产品规格。 ※2：容许电压变化范围为±10[%]。 ※3：出厂时对库内设定温度进行了调节，以使烧瓶内液推测温度保持在+6.0±1.0[℃](@19.0[℃])。 ※4：19[℃]环境时。另外，不含除霜功能工作时的温度变化。 ※5：所谓“烧瓶内液推测温度”，是指设置于库内左上部里侧的测量杆的温度。 ※6：感知异常低温并工作。工作时强制停止冷却器(自动复位)。 |
||||||||||||
| 项目 | 规格 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 名称 | 低温培养箱 | |||||||||||
| 型号 | SLI-4090-B | |||||||||||
| 环境特性 ※1 | 使用环境温度 | +18～22[℃] ※2 | ||||||||||
| 使用电源 | AC100[V] 50/60[Hz] ※3 | |||||||||||
| 额定电流 | 5[A] | |||||||||||
| 安装尺寸 | 主体周边应确保10[cm]以上的空间 | |||||||||||
| 温度控制 | 库内温度 | 设定范围 | +3.0～10.0[℃] ※4 | |||||||||
| 调节精度 | ±2.5[℃](库内中央) ※5 | |||||||||||
| 温度显示 | 数字显示(①库内温度显示、②烧瓶内液推测温度显示) ※4,6 | |||||||||||
| 温度修正 | 单点修正 | |||||||||||
| 冷却方式 | 利用冷冻机(氟利昂气体R-134a 填充量170[g]) | |||||||||||
| 搅拌方式 | 利用库内风扇马达的强制搅拌方式 | |||||||||||
| 安全器 | 漏电/过电流断路器、保险丝(内置式)、传感器断线、 | |||||||||||
| 试料保护高低温警报(出厂时设定 ※7)、内置HEPA过滤器用安全器 | ||||||||||||
| (电路保护器1[A]、高温安全器90[℃]) | ||||||||||||
| 防结冰恒温器 ※8 | ||||||||||||
| 外部输出 ※9 | 温 度 输 出 | Pt100[Ω]传感器(-20～+50[℃]:0～5[V]) | ||||||||||
| 外 部 输 出 | 高低温警报输出(正常运转时:开；异常时:关/AC250[V]1[A]电阻负载) | |||||||||||
| 其它功能 | ・除霜功能(约8小时1次、约15分钟强制停止冷冻机) | |||||||||||
| ・结露水自动蒸发功能 | ||||||||||||
| ・软管支架(外形支持φ6/设置于库内入口右下部) | ||||||||||||
| ・装置左侧面有φ36库内连通孔 | ||||||||||||
| HEPA过滤器 | 低压损HEPA过滤器400×400×t50[mm] | |||||||||||
| 风量 | 约3.0[㎥/min] | |||||||||||
| Manostar测量仪 | 压力范围0～300[Pa] | |||||||||||
| 库内尺寸 | W505×H461×D386[mm] | |||||||||||
| 外观尺寸 | W626×H830～900×D696 [mm] | |||||||||||
| 主体重量 | 约110[kg] | |||||||||||
| 标准附件 | 电源软线×1根/保险丝×1(插座孔内)/橡胶塞×1个/温度传感器试验报告×1份 | |||||||||||
|
※1：安装环境的清洁度等级为ISO等级7以上。 ※2：主体应无结露。另外，如环境温度超出上述范围，则可能无法满足产品规格。 ※3：容许电压变化范围为±10[%]以内。在对室内进行放射污染清除时，请关闭主体断路器，并且将冷冻机进气口盖安装到冷冻机进气口部。 ※4：出厂时对库内设定温度进行了调节，以使烧瓶内液温度保持在+6.0±1.0[℃](@+19.0[℃])。 ※5：19[℃]环境时。另外，不含除霜功能工作时的温度变化。 ※6：所谓“烧瓶内液推测温度”，是指设置于库内左上部里侧的测量杆的温度。 ※7：试料保护警报 设定为低温-5[℃]/高温20[℃] ※8：感知异常低温并工作。工作时强制停止冷却器(自动复位)。 ※9：从主体引出的电缆2[m]、前端处理：Y端子 ・高低温警报集中输出/正常运转时：开；异常时：关(线色：黑/绿) ・外部温度输出(0～5[V]；线色：红/白) |
||||||||||||
佐竹生物反应器上可连接的选配产品
根据要求规格开发专用设备·定制化设计·支持一次性使用
■曝气单元
该单元具备压缩机，可以向小型培养罐轻松供给空气。
【特征】
体积小，即使在狭小的空间内也能轻松安装，重量轻，不需要研究钢瓶的安装方法和安装位置等。
【特征】
体积小，即使在狭小的空间内也能轻松安装，重量轻，不需要研究钢瓶的安装方法和安装位置等。

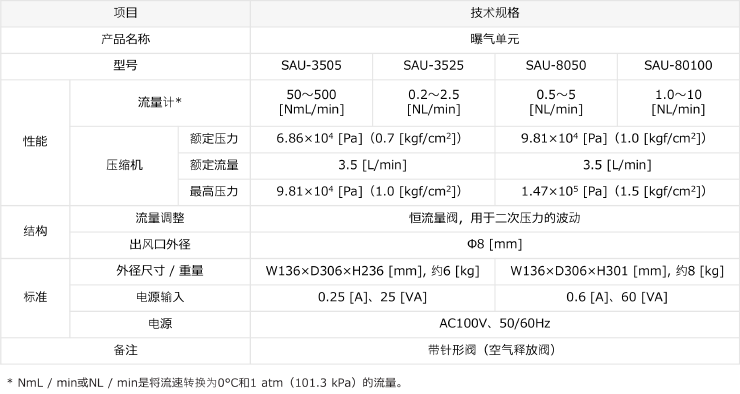

| 项目 | 规格 | |||||
|---|---|---|---|---|---|---|
| 产品名称 | 曝气单元规格 | |||||
| 型号 | SAU-3505 | SAU-3525 | SAU8050 | SAU80100 | ||
| 性能 | 流量计(※) | 50～500[NmL/min] | 0.2～2.5[NL/min] | 0.5～5[NL/min] | 1.0～10[NL/min] | |
| 压缩机 | 额定压力 | 6.86×104[Pa] (0.7[kgf･cm2]) | 9.81×104[Pa] (1.0[kgf･cm2]) | |||
| 额定流量 | 3.5 [L/min] | 8 [L/min] | ||||
| 最大压力 | 9.81×104[Pa] (1.0[kgf･cm2]) | 1.47×105[Pa] (1.5[kgf･cm2]) | ||||
| 构 成 | 流量调节 | 2次压力变化恒定流量阀 | ||||
| 空气出口外径 | φ8[mm] | |||||
| 标 准 | 外部尺寸 | W136×H236×D306 [mm] | W136×H301×D306 [mm] | |||
| 电流输入 | 0.25[A] 25[VA] | 0.6[A] 60[VA] | ||||
| 额定电源 | AC100[V] 50/60[Hz] | |||||
| 重量 | 约6[kg] | 约8[kg] | ||||
| 备注 | 内置针阀（空气释放阀） | |||||
| (※) [NmL/min]或者[NL/min]是换算成0[℃]、1[atm](101.3[kPa])后的流量值 | ||||||
■面向一次性培养罐的压力控制系统
该压力控制器可以将培养罐内的压力控制在恒定水平。
【特征】
・连接至玻璃培养罐或一次性培养罐，通过数字压力开关设置压力后，电磁阀开闭，可以将培养罐内的压力控制在恒定水平。
・微调旁通手动阀的开度，可以抑制振荡，实现温和的控制。
【特征】
・连接至玻璃培养罐或一次性培养罐，通过数字压力开关设置压力后，电磁阀开闭，可以将培养罐内的压力控制在恒定水平。
・微调旁通手动阀的开度，可以抑制振荡，实现温和的控制。

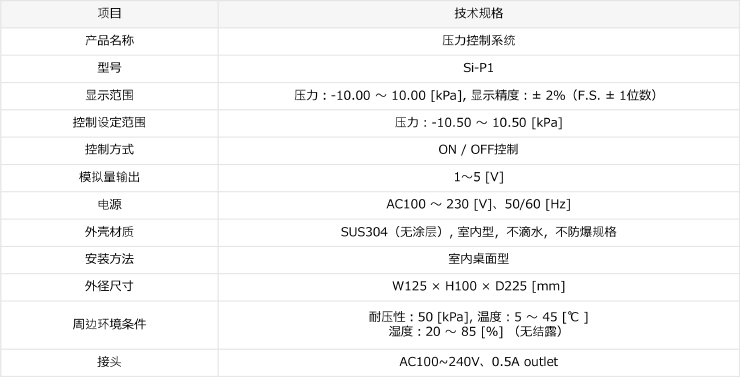

| 项目 | 规格 | ||||
|---|---|---|---|---|---|
| 名称 | 槽内压力控制器 | ||||
| 型号 | Si-P1 | ||||
| 显示范围 | 压力：-10.00 ～ 10.00 [kPa]、显示精度：± 2％（F.S. ± 1 digit） | ||||
| 控制设定范围 | 压力：-10.50 ～ 10.50 [kPa] | ||||
| 控制方式 | ON/OFF 控制 | ||||
| 模拟输出 | 模拟输出：1 ～ 5[V] | ||||
| 电源 | AC100 ～ 230[V]、50/60[Hz] | ||||
| 外壳材质 | SUS304（无涂装）、室内型、非防滴、非防爆规格 | ||||
| 安装方式 | 台式安装 | ||||
| 外观尺寸 | W125 × H100 × D225 [mm] | ||||
| 周围环境条件 | 耐压：50 [kPa]、温度：5 ～ 45 [℃ ]、湿度：20 ～ 85％ RH（应无结露） | ||||
| 公共资源 | AC100～240[V]、0.5[A] 插座 | ||||
■冷却水水循环装置 Satake Cool Ace SCA-32
Cool Ace是一款冷水循环装置，通过制冷机冷却附属储水箱内的液体，进行外部循环，并可冷却蒸发器（1L）、培养罐、反应罐、各种分析仪器和机械装置的发热部位等。
【特征】
・其为小型桌面型，可安装在狭小的空间内。
・可用于各种用途，包括培养装置的发热部位及其他分析仪器等。
・可以通过简单的面板操作控制温度。
・可在-20～30°C的温度设置范围内用于多种用途。
・循环喷嘴的方向可以360°改变，因此可以减少管子上的负荷。
【使用案例】
培养罐和反应罐附件冷却管、培养罐内温度控制装置、粘度计等
【特征】
・其为小型桌面型，可安装在狭小的空间内。
・可用于各种用途，包括培养装置的发热部位及其他分析仪器等。
・可以通过简单的面板操作控制温度。
・可在-20～30°C的温度设置范围内用于多种用途。
・循环喷嘴的方向可以360°改变，因此可以减少管子上的负荷。
【使用案例】
培养罐和反应罐附件冷却管、培养罐内温度控制装置、粘度计等

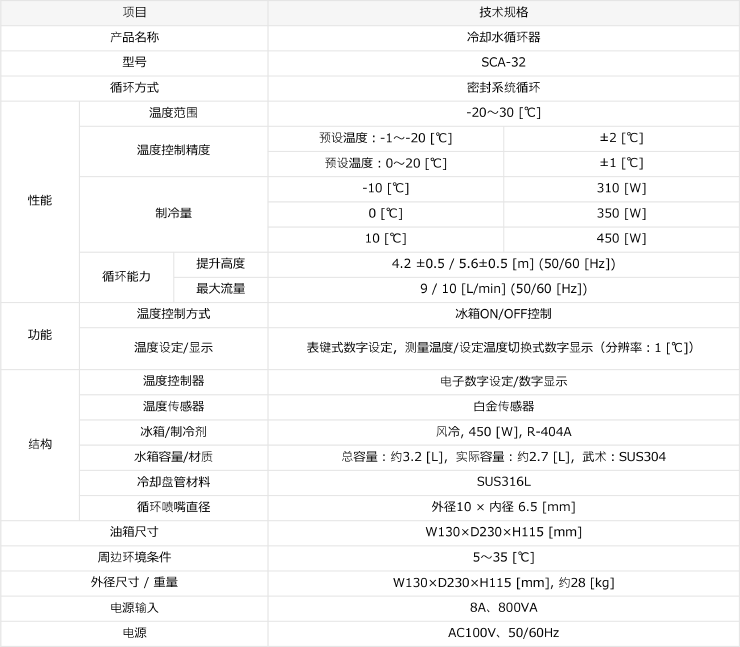

| 项目 | 规格 | ||
|---|---|---|---|
| 名称 | 冷却水循环装置 Cool Ace | ||
| 型号 | SCA-32 | ||
| 循环方式 | 密闭系统用循环 | ||
| 性能 | 温度调节范围 | -20～30 [℃] | |
| 温度调节精度 | 设定 -1～-20 [℃]：±2 [℃]、设定 0～20 [℃])±1 [℃] | ||
| 冷却能力 | -10[℃]：310 [W] 10[℃]：450 [W] 0[℃]：350 [W] | ||
| 循环能力 | 最大扬程 | 4.2 [m] ±0.5 / 5.6 [m] ±0.5 (50/60 [Hz]) | |
| 最大流量 | 9 [L/min] / 10 [L/min] (50/60 [Hz]) | ||
| 功能 | 温度控制方式 | 冷冻机 ON-OFF控制 | |
| 温度设定、显示 | 薄膜开关式数字设定，测量温度/设定温度切换式数字显示（分辨率：1 [℃]） | ||
| 安全功能 | 漏电/过电流断路器、冷冻机过载继电器、自我诊断功能(冷冻机异常、传感器异常、看门狗)、 冷冻机保护定时器、循环泵阻抗保护 |
||
| 选购件功能 | 流量调节阀、金属喷嘴、保冷软管套组、台车、产品固定器具、 冷却水通讯电缆、通讯电缆(NVC-3000型同步) |
||
| 构成 | 温度调节器 | 电子式数字设定、数字显示 | |
| 温度传感器 | Pt传感器 | ||
| 冷冻机、制冷剂 | 空冷式、450 [W]、 HFC、 R-404A | ||
| 水槽 | 总容量 约3.2 [L] 实际容量 约2.7 [L] 材质 SUS304 | ||
| 冷却盘管 | SUS316L | ||
| 循环喷嘴口径 | 外径10 [mm] × 内径6.5 [mm] | ||
| 槽内尺寸 | W130×H115×D230 [mm] | ||
| 使用环境温度范围 | 5～35 [℃] | ||
| 外部尺寸(宽×深×高) | W205×H545×D405 [mm] | ||
| 重量 | 约28 [kg] | ||
| 电流输入 | 8 [A]、 800 [VA] | ||
| 额定电源 | AC100 [V] 、50/60 [Hz] | ||
从培养到清洗、浓缩一气呵成！
细胞浓缩清洗系统
我们使用一个完全闭合的系统将本公司的反应器和株式会社Kaneka的细胞浓缩清洗系统连接起来，作为细胞培养系统的升级版进行销售。此外，本系统也可以根据您的要求进行定制。 从培养到细胞的清洗浓缩，整个过程可以在密闭系统中进行，从而可以提高工作效率。细胞清洗浓缩装置的主体中内置了泵，因此无需另行准备，并且可以根据主体上的图片和颜色轻松安装附件。

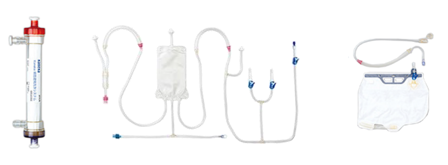

细胞浓缩清洗机的一次性套件
●Sterilization method
过滤器：γ杀菌
电路：EOG灭菌
●Safety
通过ISO10993规定的测试（细胞毒性，致敏性，皮内反应，急性毒性，溶血特性，热原性）
※您在购买时，请通过以下
联系方式咨询。
（株）BIOMASTER
细胞过滤器 循环回路 过滤回路
| 项目 | 规格 | |||
|---|---|---|---|---|
| 名称 | “细胞浓缩装置系统”管泵系统 | |||
| 型号 | R-CS-S | |||
| 泵 | 流量范围 | 【循环泵】 | 20～500[mL/min]（根据流体的温度） | |
| 【导入泵、废液泵】 | 20～350[mL/min]（根据流体的温度） | |||
| 流量精度 | ±10[％] | 泵直径 | φ80 | |
| 滚子数 | ２个 | 间隙调节 | 自动间隙调节式 | |
| 适用管 | 【循环泵】 | φ8.00×φ12.00±0.15[mm]（氯乙烯类） | ||
| 【导入泵、废液泵】 | φ6.40×φ 9.50±0.15[mm]（氯乙烯类） | |||
| 单元数 | ２个 | |||
| 阀门 | 方式 | 超声波式 | 关闭压力 | 750[mmHg]以上 |
| 适用管 | φ3.50×φ5.50[mm]（氯乙烯类） | |||
| 单元数 | 4个 | |||
| 压力传感器 | 方式 | 压力换能器 | ||
| 可测量范围 | -750～750[mmHg]（压力计） | |||
| 显示精度 | ±5[％] | |||
| 配件 | 鲁尔锁 | 单元数 | ２个 | |
| 显示屏 | 方式 | TFT彩色LCD | 有效显示尺寸 | 116×87[mm]（5.7型） |
| 操作规格 | 触摸屏（模拟电阻膜式） | |||
| 主体尺寸 | W450×H695×D400 [mm] | |||
| 主体质量 | 43[kg] | |||
| 电源 | AC100[V]、 50/60[Hz]、 360[W]（电缆长度：2[m]） | |||
| 防水保护 | IPX1 | |||
| 环境温度（使用时/运输时） | 15～35[℃]／0～50[℃] | |||
| 环境湿度（使用时/运输时） | 35～85[％]／30～90[％]应无结露 | |||
| 液体温度 | 15～35[℃] | |||
| 装置外部颜色 | SBY-S白色（哑光）／SBY蓝色（哑光） | |||
