HSF反应器
标准搭载高效涡轮HS100/高排放轴流叶片HR100的高性能生物反应器
高效涡轮、罐内盘管散热规格、实机扩容专用
高性能涡轮机和轴流式叶轮是标准规格
■HS100涡轮
HS100涡轮实现了极低的功率（对6FT功率比:降低约65%）。与传统涡轮相比，该涡轮可以获得更好的流体流化作用和更高的气体吸收性能（KLa）。在低功率下通过叶片的升力使流动集中，并利用排放时的压力梯度和变化产生强烈的剪切和破坏作用。通过与高排放轴流式HR100叶轮相结合，可以综合发挥出极其高效的罐内液体流化作用、剪切和破坏作用（气体分散）。

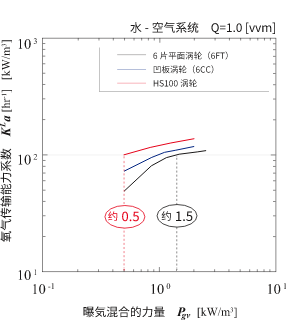

气体吸收性能（kLa）的比较
6片平面
涡轮
HS100
涡轮
叶片附近（叶片断面）的CFD流动解析结果
■HR100叶轮
HR100叶轮是一种节能型低剪切轴流搅拌叶片，通过对叶片平面形状、迎角和曲率进行研究，采用叶片尖端下旋多级弯曲结构，抑制叶片背面的剥落，在低功率下具有良好的高排放性能。适用于液-液混合、固-液分散、易碎轻质颗粒或乳化微胶囊（胶乳等）的均匀悬浊，运用优良的轴向流化作用，在多级搅拌组合中也可以发挥其特性。
基于HR100流动模式
LDV的排放性能（与传统4PP比较）
200kL实机CFD模拟分析案例
传统型:6片平面涡轮3级
佐竹型:HR100 2级+HS100 1级
基于CFD模拟的200kL培养罐多相流模型（欧拉欧拉）的气体分散比较结果
如果在培养罐内使用传统的6片平面涡轮，则流动被分割造成培养罐内的均匀分散性变差。因此，我们提出了一种新的高性能生物反应器，通过在容器的上部使用高排放轴流叶片HR100发挥轴向流动作用，并在容器的底部使用高分散型涡轮HS100发挥气体分散作用，从而在培养容器内发挥均匀分散性和较高的气体吸收性能。HSF反应器可以在3～10L的实验室规模下进行研究，但是也是一款允许将其生产条件直接扩容为生产机器（大容量）的培养罐。
超級混合® HS124ND, HS134ND Turbine
HS124ND
日本第6159577号专利
HS134ND
日本第6159577号专利
超高效涡轮HS124ND/HS134ND的气体吸收性能优于高效涡轮HS100。上叶片和下叶片各自具有有效的排放作用，以实现更高的气体吸收性能和OTR要求。在实验室规模上，我们也提供一种技术，该技术可在200～300kL级的实机中实现世界上最高的气体吸收性能和OTR要求。
SATAKE Sparger
关于Satake Sparger，我们对气体的排放方向进行了研究，确保通风气体通过叶片附近即剪切位置。此外，通过在口环上安装定子叶片增加流动的速度梯度来提高剪切和破坏作用。此外，定子叶片还具有增强排放作用的作用。通过这些作用，可以有效地分散气体。
常规喷头
SATAKE Sparger
200kL-F培养罐模拟结果
气液多相流气体分率分析
SATAKE Sparger通过与HS100相结合发挥威力。由于与优化的搅拌叶片的协同作用，气体分散作用得到很大改善，气体吸收性能也得到提高。（根据本公司实验结果）

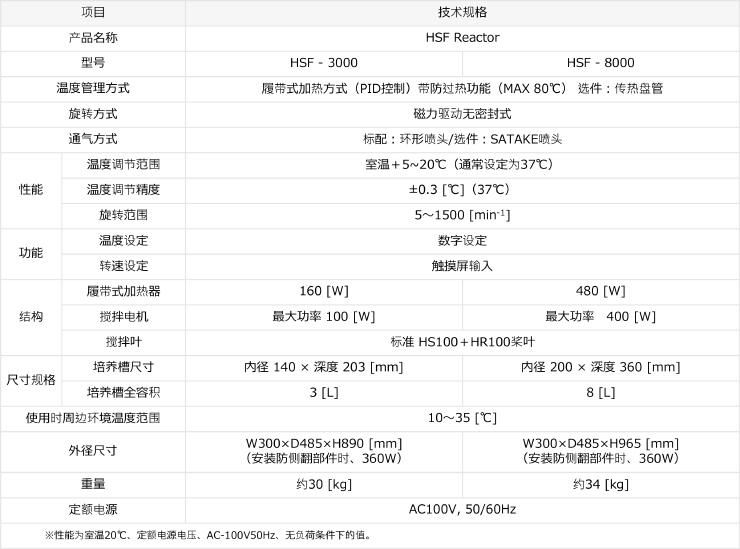

| 项目 | 规格 | ||||
|---|---|---|---|---|---|
| 产品名称 | HSF Reactor | ||||
| 型号 | HSF-3 | HSF-10 | |||
| 温度管理方法 | 带式加热器方式（PID控制）带有防过热功能（MAX 80[℃]）+（选购件：槽内传热盘管） | ||||
| 直動伝達方式 | 磁力驱动非密封式 | ||||
| 通气方式 | 环形喷淋器/（选购件：SATAKE喷淋器） | ||||
| 性能※1 | 温度调节范围 | 室温＋5～20 [℃]（通常设定37[℃]） | |||
| 温度调节精度 | ±0.3 [℃]（37 [℃]） | ||||
| 旋转范围 | 5～1500 [min-1] | ||||
| 功能 | 温度设定 | 触摸屏输入、记录输出 DC1～5 [V] | |||
| 转速设定 | 触摸屏输入、记录输出 DC0～10 [V] | ||||
| 构成 | 带式加热器输出 | 160 [W] | 480 [W] | ||
| 搅拌马达输出 | 最大输出100 [W] | 最大输出400 [W] | |||
| 搅拌桨叶 | Super-Mix HS100涡轮+HR100叶轮 | ||||
| 培养槽 | 尺寸 | 内径 140×深度 203 [mm] | 内径 200×深度 360 [mm] | ||
| 装入量 | 2.4 [L] | 6 [L] | |||
| 使用环境温度范围 | 10～35 [℃] | ||||
| 外观尺寸 | W360×D485×H905 [mm] | W360×D485×H980 [mm] | |||
| 重量 | 约30 [kg] | 约34 [kg] | |||
| 电源 | AC100 [V]、50／60 [Hz] | ||||
| ※1 性能是室温20[℃]、电压 AC 100[V]、50[Hz]、空载时的值。 | |||||
| 项目 | 规格 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 名称 | 培养控制器 | |||||||||||

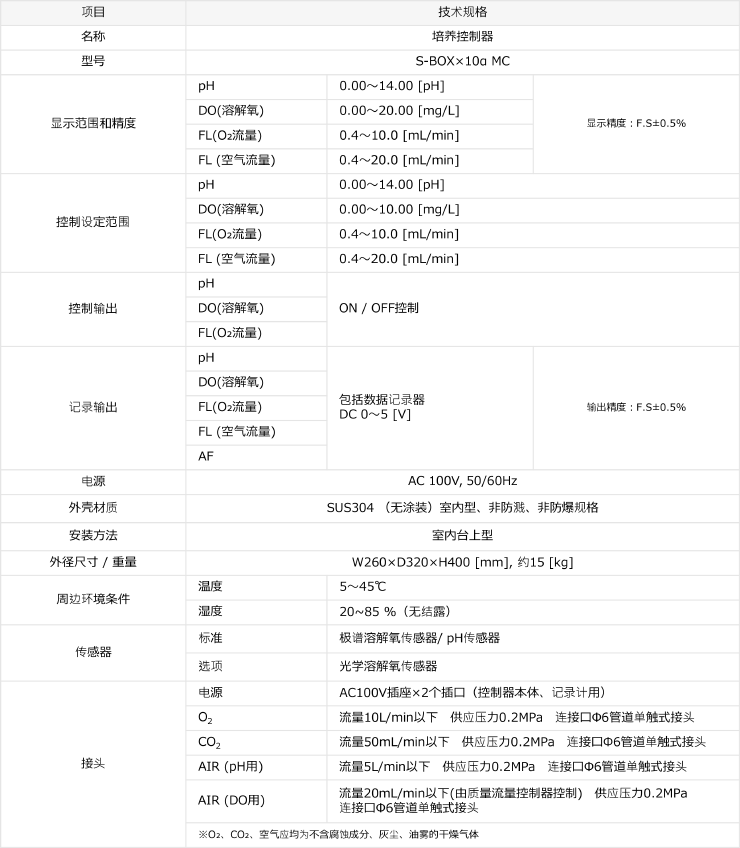

| 型号 | S-BOX×10 MC | |||||||||||
| 控制 | pH、DO（溶解氧）、FL（O₂流量）、滚子泵 ON／OFFF | |||||||||||
| 显示范围、精度 | pH（氢离子浓度） | 0.00～14.00 [-] | 显示精度： ±0.5 [％] F.S. | |||||||||
| DO（溶解氧） | 0.00～20.00 [mg/L] | |||||||||||
| FL（O2流量） | 0.4～10.0 [L/min] | |||||||||||
| FL（AIR流量 ） | 0.4～20.0 [L/min] | |||||||||||
| 控制设定范围 | pH（氢离子浓度） | 0.00～14.00 [-] | ||||||||||
| DO（溶解氧） | 0.00～10.00 [mg/L] | |||||||||||
| FL（O2流量） | 0.4～10.0 [L/min] | |||||||||||
| FL（AIR流量 ） | 0.4～20.0 [L/min] | |||||||||||
| 控制方式 | pH（氢离子浓度） | ON/OFF控制 | ||||||||||
| DO（溶解氧） | ||||||||||||
| AF(消泡) | ||||||||||||
| 记录输出 | pH（氢离子浓度） | 带有数据记录器 DC0～5 [V] |
输出精度： ±0.5 [％] F.S. | |||||||||
| DO（溶存酸素） | ||||||||||||
| FL（O2流量） | ||||||||||||
| FL（AIR流量） | ||||||||||||
| AF(消泡) | ||||||||||||
| 转速 | DC0～10 [V] | |||||||||||
| 温度 | DC1～5 [V] | |||||||||||
| 外壳材质 | SUS304（无涂装）、非防滴 | |||||||||||
| 安装方式 | 室内台式 | |||||||||||
| 外观尺寸、重量 | W260×D320×H400 [mm] ・ 约15 [kg] | |||||||||||
| 周围环境条件 | 温度 | 5～45 [℃] | 湿度 | 20～85 [％]RH（应无结露） | ||||||||
| 传感器 | 梅特勒-托利多（Mettler-Toledo）公司制造 极谱式DO传感器/pH传感器 | |||||||||||
| （选购件：Automatic System Research公司制造 光学式DO传感器） | ||||||||||||
| 公共资源 | 电源 | AC100 [V]、50／60 Hz、插座×2个插口（控制器主体、记录仪用） | ||||||||||
| O2 | 流量 10 [L/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头 | |||||||||||
| CO2 | 流量 50 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头 | |||||||||||
| AIR(pH用) | 流量 5 [L/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头 | |||||||||||
| AIR(DO用) | 流量 20 [L/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头 | |||||||||||
| *O2、CO2、AIR均应为不含腐蚀成分、灰尘、油雾的干燥气体 | ||||||||||||
| 项目 | 规格 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 名称 | 培养控制器 | |||||||||||

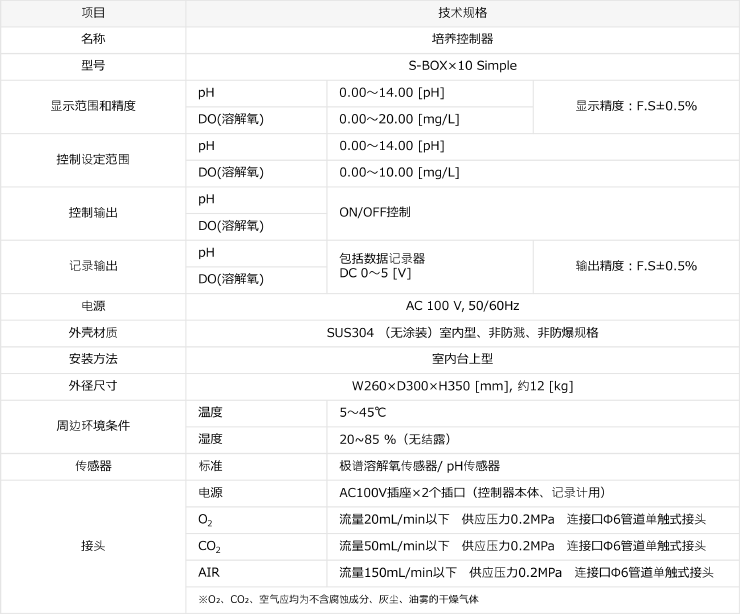

| 型号 | S-BOX×10 Simple | |||||||||||
| 控制 | pH、DO（溶解氧） | |||||||||||
| 显示范围、精度 | pH（氢离子浓度） | 0.00～14.00 [-] | 显示精度： ±0.5 [％] F.S. | |||||||||
| DO（溶解氧） | 0.00～20.00 [mg/L] | |||||||||||
| 控制设定范围 | pH（氢离子浓度） | 0.00～14.00 [-] | ||||||||||
| DO（溶解氧） | 0.00～10.00 [mg/L] | |||||||||||
| 控制方式 | pH（氢离子浓度） | ON/OFF控制 | ||||||||||
| DO（溶解氧） | ||||||||||||
| 记录输出 | pH（氢离子浓度） | 带有数据记录器 DC0～5 [V] |
输出精度： ±0.5 [％] F.S. | |||||||||
| DO（溶存酸素） | ||||||||||||
| 转速 | DC0～10 [V] | |||||||||||
| 温度 | DC1～5 [V] | |||||||||||
| 外壳材质 | SUS304（无涂装）、非防滴 | |||||||||||
| 安装方式 | 室内台式 | |||||||||||
| 外观尺寸、重量 | W260×D300×H350 [mm] ・ 约12 [kg] | |||||||||||
| 周围环境条件 | 温度 | 5～45 [℃] | 湿度 | 20～85 [％]RH（应无结露） | ||||||||
| 传感器 | Automatic System Research公司制造 光学式DO传感器 | |||||||||||
| 梅特勒-托利多（Mettler-Toledo）公司制造 pH传感器 | ||||||||||||
| 公共资源 | 电源 | AC100 [V]、50／60 Hz、插座×2个插口（控制器主体、记录仪用） | ||||||||||
| O2 | 流量 20 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头 | |||||||||||
| CO2 | 流量 50 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头 | |||||||||||
| AIR | 流量 150 [mL/min]以下、供给压力0.2 [MPa]、连接口φ6管快插式接头 | |||||||||||
| *O2、CO2、AIR均应为不含腐蚀成分、灰尘、油雾的干燥气体 | ||||||||||||
